Насос грязи Bomco F2200HL, насос грязи F1600HL, кривошин насоса грязи F1600, Pinionshaft, крейцкопф, керамический вкладыш, поршени
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Использование: | Нефть, вода, канализация с песком, буровая установка | Сила: | Электрический, дизельный |
|---|---|---|---|
| Давление: | Высокое давление, низкое давление | Применение: | горнодобывающая промышленность, нефть |
| Структура: | Пистоновый насос, диафрагматический насос, центробежный насос для всасывания грязи | Топливо: | Дизельное топливо |
| Стандартный или нестандартный: | Стандартный | Тип: | Грязный насос |
| Цвет: | Зеленый или дизайн заказчика | Материал: | Масляный/нержавеющая сталь, хлорный сплав |
| Гарантия: | 12 месяцев | Наименование продукта: | Грязный насос |
| OEM: | может быть принято, применимо | Состояние: | новые |
| Описание | F500 | F800 | F1000 | F1300/1600 | F1600HL | F2200HL |
| Линейка верхней части крестовой головки | AH0501010402 | AH0801010402 | AH1001010402 | AH1301010402 | AH1301010402 | AH2202010402 |
| Подкладка крестовой головки ниже | AH0801010408 | AH1001010409 | AH1301010412 | AH1301010412 | AH2202010403 | |
| Пина крестного головы | AH0501010404 | AH0801010407 | AH1001010408 | AH1301010410 | AH1301010410 | AH2202010410 |
| Расширительная трость | AH0501010410 | AH0801010406 | AH1001010407 | AH1301010409 | AH1301010409 | AH2202010409 |
| Субстрон | ||||||
| Поперечная голова | AH0501010401 | AH0801010401 | AH1001010401 | AH1301010401 | AH1301010401 | AH2202010401 |
| Стержень | AH0501010302 | AH0801010302 | AH1001010302 | AH1601010201 | AH1601010201 | |

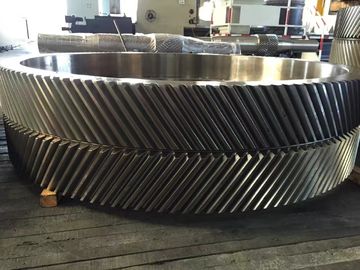

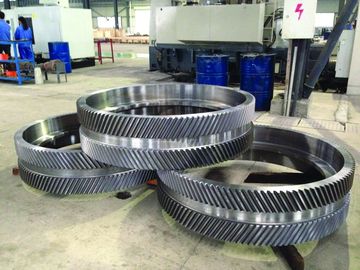

| Кольцо шестеренки | AH0501010303 | AH0801010303 | AH1001010303 | AH1301010303 | AH1301010303 | AH2202010306 |
| Перевозчик, левый | AH0501010212 | AH0801010213 | AH1001010212 | AH1601010105 | AH1601010105 | AH2202010212 |
| Носитель, ведущий направо | AH0501010202 | AH0801010202 | AH1001010202 | AH1601010101 | AH1601010101 | AH2202010202 |
| Соединительный стержень | AH0501010206 | AH0801010206 | AH1001010206 | AH1601010103 | AH1601010103 | AH2202010206 |
| Стрелка для быков | AH0501010210 | AH0801010210 | AH1001010219 | AH160101010400 | AH160101010400 | AH220201021000 |
| Болт, главный подшипник | AH051020207 | AH0801020206 | AH1001010215 | AH1301010215 | AH1301010215 | AH2202010215 |
| Подшипник, перекрестный | 5G354920Q | 4G254735Q | 5G254936Q | AH1301010414 | AH1301010414 | |
| Подшипник, штанга подшипника | 4G32828H | 4G32836H | 4G32840H | AH1301010312 | AH1301010312 | AH2202010315 |
| Подшипник, эксцентричный | 92984QU | 928/508QU | 929/558.8QU | AH160101010700 | AH160101010700 | AH2202010217 |
| Подшипник, главный | 3053738U | 3053748H | 4053156H | AH160101010800 | AH160101010800 | AH2202010218 |
Все наши жидкостные конечные части изготовлены по стандартам качества API 7K.
Доступны детали для этих популярных моделей насосов:
Насосы для грязи BOMCO/Emsco:F2200HL, F1600HL, F-1300, F-1600, FB1300, FB1600, F-800, F-1000, F-500, F-350, DB-550, DA-700, FA-1600/1300, FC-2200, D-300/500, D-375, D-700,
LS Национальные грязевые насосы: 3NB-500C, 3NB1000C, 3NB1300C, 3NB1600
Ideco Грязевые насосы: Т-500, Т-800, Т-1000, Т-1300, Т-1600,
Национальные грязевые насосы: 7P50, 8P80, 9P100, 10P130, 12P160, N1300, C-250, K-700, 14-P-220, E-700/G-1000, K-500, K-380, K-500A/700A, C-250/350, JWS-400,
Гарднер Денвер грязевые насосы: PZ7, PZ8/9, PZ10/11, FK-FXK, FY-FXD, FD-FXX, FG-GXG, FG-FXG, KG-KXG, FQ-FXQ, FF-FXF, FF-FXP,
Нефтяная ямаГрязевые насосы: A-560/600-PT, A-850-PT/A-1100-PT, A-1700-PT/A-1400-PT
Насос для грязи Wirth: TPK1000, TPK1600, TPK2000, TPK2200
РусскийГрязьНасосы: UNBT-950, UNB-600, 8T-650, UNBT650, NBT600, UNB1180, UNB1180L, NB125, NB80, NB50, NB32
Уэзерфорд/Эллис Уильямс: E-447, E-2200
ДриллмекГрязный насос: 9T1000, 12T1600, 7TS600, 7TS500, 9T800
РумынияГрязный насос: 3PN-1000, 3PN-1600, 3PN-2000
И другие запасные части для WIRTH, OPI, Ellis Williams, Wilson, Gaso, Skytop/Brewster.
|
Положение |
Номер части |
Описание |
Рисунок No. |
| 1 | AH130102050100 | Жидкий конец с застегнутой задницей | AH36001-05.01A.00 |
| 2 | AH1301010502 | Кольцо с натяжкой | AH36001-05.02 |
| 3 | AH1301010503 | Покрытие цилиндра | AH36001-05.03 |
| 4 | AH130101050400 | Флешборд Assy | AH36001-05A.04.00 |
| 5 | AH130101050500 | Руководство клапана (ниже) | AH36001-05A.05.00 |
| 6 | AH130101050600 | Голова цилиндра | AH36001-05A.06.00 |
| 7 | AH1301010507 | Кольцо выравнивания | AH36001-05A.07 |
| 8 | AH1301010508 | Печать, крышка цилиндра | AH36001-05.08 |
| 9 | AH1301010509 | Манифольд выпуска | AH36001-05.09 |
| 10 | AH00000101 | Пролет клапана | AH33001-05.16A |
| 11 | 530301010950053007 | O Кольцо φ95×5.3 (GB3452.1) | GB3452.1-82 |
| 12 | AH0000020300 | Подключение клапана API 7 полностью открытое | AH36001-05.12A.00 |
| 13 | AH1301010510 | Печать крышки клапана | AH36001-05.13 |
| 14 | AH1301020502 | Покрытие клапана | AH36001-05.14А |
| 15 | AH1301010512 | Прокладка с подкладкой | AH36001-05.15 |
| 16 | AH1301020503 | Пластинка износа | AH36001-05.16A |
| 17 | AH1301010514 | Фланцевая оболочка | AH36001-05.17 |
| 18 | AH130101051500 | Замок подкладки | AH36001-05.18.00 |
| 19 | AH1301020504 | Стержень поршневого | AH36001-05.19А |
| 20 | AH130102050500 | Спрейная труба Assy NPT3/8 | AH36001-05.20А.00 |
| 21 | 530301012000070007 | O Кольцо φ200×7 (GB3452.1) | GB3452.1-82 |
| 22 | AH1301010518 | Ключевое кольцо | AH36001-05.22 |
| 23 | AH130102051200 | Гихромовый/биметалловый линейщик | AH36001-05.23А.00 |
| 24 | AH130102050600 | Застежка задница, поршневая стержня | AH36001-05.24.00 |
| 27 | AH1301010520 | Окончательная пластина линейки | AH36001-05.28.00 |
| 28 | AH130102050800 | Пистоны | AH36001-05.01A.00 |
| 29 | T500-1027 | Стан 7/8-9UNCX2 | T500-1027 |
| 32 | AH130102051100 | Манифольд всасывания | AH36001-05.32А.00 |
| 33 | AH130101052300 | Сборка шлемов | AH36001-05.33А.00 |
| 35 | AH1001010510 | Руководство клапана ((Вверху) | AH33001-05.12 |
| 36 | T500-7002 | Стан 1 1/2-8UNX10 1/2 | T500-7002 |
| 37 | T501-2001 | Орехи 1 1/2-8UN | T501-2001 |
| 38 | AH1001010512 | Удерживающее устройство, руководство клапаном в верхней части | AH33001-05.14 |
|
Положение |
Номер части |
Описание |
Рисунок No. |
| 1 | AH1301020301 | Ключ 2 дюйма х 2 дюйма х 11 3/8 дюйма | AH36001-03.01 |
| 2 | AH1601020201 | Стержень | AH36001-02.01A |
| 3 | AH1301010303 | Нефтяные печати носить кольцо | AH36001-03.03 |
| 4 | AH1301020303 | Перевозчик | AH36001-03.04 |
| 5 | AH1301010305 | Прокладка | AH36001-03.05 |
| 6 | AH1301010306 | Прокладка | AH36001-03.06 |
| 7 | AH1301010306 | Подшипник подшипника | AH36001-02.01A |
| 8 | AH1301020305 | Защитный щит | AH36001-03.10 |
| 9 | AH1301010309 | Прокладка | AH36001-03.12 |
| 10 | AH130101031000 | Сборная коробка для масла | AH36001-03.13.00 |
| 11 | T500-1019 | Сверток 1/2-13UNCX1 3/8 | GB5782-86 |
| 12 | T500-1027 | Сверток 7/8-9UNCX2 | GB5782-86 |
| 13 | AH1301010311 |
Масляная печать
9.125"X10.375"X0.625" |
AH36001-03.08A |
| 14 | AH1301010312 | Подшипники 4G32844H | AH36001-03.09 |
| 15 | 420503011221600000 | Стиральная машина 22 (GB93) | GB93-87 |
| 16 | 420503011141600000 | Стиральная машина 14 (GB93) | GB93-87 |
| 17 | AH1301010313 | Фланц | AH36001-03.11 |
| 18 | T500-2003 года | Сверток 5/8-11UNCX1 3/4 | GB5783-86 |
| 19 | 420503011161600000 | Стиральная машина 16 (GB93) |
|
Положение |
Номер части |
Описание |
Рисунок No. |
| 1 | AH130101020100 | Главное покрытие подшипника | AH37001-01.01C.00 |
| 2 | AH1601020101 | Подшипник грузоподъемности (справа) | AH37001-01.02 |
| 3 | AH1301010203 | Прокладка | AH36001-02.03 |
| 4 | AH1301010204 | Защитник внутренней расы | AH36001-02.04 |
| 5 | AH160101010200 | Внешний удерживающий расы | AH37001-01.03 |
| 6 | AH1601020102 | Соединительный стержень | AH37001-01.04 |
| 7 | AH1301020203 | Внутренний удерживающий элемент (I) | AH36001-02.07 |
| 8 | AH130102020400 | Коленчатый вал | AH36001-02.08A.00 |
| 9 | AH1301020205 | Внутренний удерживающий элемент (II) | AH36001-02.09 |
| 10 | AH160101010400 | Стрелка для быков | AH37001-01.05D.00 |
| 11 | T501-303.0 | Орехи 1 1/2-8UN | T52-3007 |
| 12 | T500-2023 | Капсуловый винт 1 1/2-8UNX5 1/2 | T52-3007 |
| 13 | AH1301010211 | Разрывник, основной подшипник | AH36001-02.12 |
| 14 | AH1601020103 | Подшипник подшипника (слева) | AH37001-01.06 |
| 15 | AH1601010106 | Удерживающий элемент | AH37001-01.07 |
| 16 | T500-1018K | Капсуловый винт 5/8-11UNCX1 1/2 | AH36001-02.16C |
| 17 | AH130101021600 | Разрывник, основной подшипник | AH36001-02.17 |
| 18 | T500-1008 | Птица 5/8-11UNCX1 3/4 | T52-6006K |
| 19 | AH1301010215 | Средний подшипник корпуса | AH36001-02.16C |
| 20 | AH130101021600 | Сборка шлемов | AH36001-02.17 |
| 21 | T500-3004K | Капсулятор 5/8-11UNCX4 | T52-6006K |
| 22 | AH1601010107 | Подшипник, эксцентричный | AH37001-01.08.00 |
| 23 | AH1601010108 | Подшипник, главный | AH37001-01.09.00 |
| 24 | 420501036160200000 | Стиральная машина 16 (GB848) | GB848-85 |
| 25 | T500-3006K | Капсуловый винт 5/8-11UNCX4 3/4 | T52-6004K |
| 26 | 040101010150600000 | Ключевая проволока Φ1.5 (GB343) | GB343-82 |
| 27 | 040101010300600000 | Провод блокировки Φ3 (GB343) | GB343-82 |
Baoji Oilfield Machinery Co., Ltd. (BOMCO) является ведущим научно-исследовательским и производственным предприятием, связанным с Китайской национальной нефтяной корпорацией (CNPC),для оборудования для бурения нефти и производства, наземные буровые установки, грязевые насосы серии F, многоцелевые провода и система управления мощностью буровой установки.
Основными продуктами BOMCO также являются грязевые насосы серии F мощностью от 500 до 3000 л.с., оборудование для управления скважиной и скважины, специальные транспортные средства, крутые трубы, провода, большие роликовые ролики,Система управления мощностью, и нетрадиционное нефтегазовое оборудование.
Юго-Западный 8488-1A ПЛЮИДНЫЙ КОНЦЕНТ НА ОЙЛВЕЛЬ A-1700-PT/A-1400-PT
| Тип ПЛЮИДОВОГО КОНЦА | Модель насоса | Размер насоса |
| Юго-Западный 5000 PSI | A-1700-PT / A-1400-PT | 7-1/2 X 12 / 10 |
| ИТМ | П/N | Описание | КТД. Требования |
| 8488-1А | ПЛЮИДНАЯ КОНЦЕВНАЯ СОБОРНАЯ:(Содержание пунктов: 3, 4, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 28А, 29, 30, 33, 34, 35,36,39) | ||
| 1 | 1388-XX | ЛИНЕР(СПРИМЕЧАНИЕ К ПРИМЕЧАНИЮ ПРЕД ОРДИНАНИЕМ ТАРГАТЫ (G); (Y); И ДЛЯ ДОЛЖНОГО КОМПЛЕЧЕНИЯ (XX) | 3 |
| 2 | 2974-XX | Лайнер SEAL(СПРИМЕЧАНИЕ К ПРИМЕЧАНИЮ К ТАБЛИКЕ ОРДИНИРОВАНИЯ КОМПЛЕКТОВ И МЕРИ (XX) | 3 |
| 3 | 8488-4 | ПЛАТНА | 3 |
| 4 | 2974-1 | ПЛАТКА И ПОДОБНЕНИЕ МОДУЛЕЙ(Также доступен в уретановой части # 2974-1U) | 6 |
| 5 | XX-BYY | ПИСТОН(СПРИМЕЧАНИЕ К ПРИМЕЧАНИЮ) Таблица заказов для размера (XX) и типа (YY) | 3 |
| 5А | 2932 | ПИСТОННАЯ ПОБУШКА(От 1 5/8 до 1 1⁄2 прямых отверстий) | 3 |
| 6 | 568-225 | О-кольцо пистона | 3 |
| 7 | 1290HW25 | Струна пистона(С ЭЛАСТИЧЕСКОЙ СТОП-НУТ) | 3 |
| 8 | API-4ESN | Эластичный колючий колючий столб | 3 |
| 9 | 1290W2 | ПИСТОНСКИЙ РАД КОННЕКТИВНЫЙ СТУД(С водяной дырой) | 3 |
| 10 | 1290HW1 | Суб ROD | 3 |
| 11 | 1290CW | КЛАНП РОД(СОТВОР 11A, 11B, 11C) (Лишь для крепления, USE 1290C) | 3 |
| 11А | 1200H30 | Шланг(1/2×30× с 1/2×мужчиной х 3/8×мужчиной) | 3 |
| 11B | 1200120 | ТРУБКА(3/8 ‰ X 12 ‰ ДАГЛАНИЗОВАННЫЕ И НАКРЕЩЕННЫЕ С ОДНОГО КОНЦЕКА) | 3 |
| 11С | 4018 - 94 | Ключ к креплению(5/8-11 ГРАД 8 БОЛТ С БЛОКОВОЙ ОРЗОКИЙ И ПОЛОЖКИ) | 6 |
| 12 | 1200G90 | ПОНИ РОД | 3 |
| 13 | Вентиль | 6 | |
| 14 | Вставка клапана(Если требуется) | 6 | |
| 15 | КВАЛЬБОВНАЯ СПРИНГА | 6 | |
| 16 | Сиденье клапана | 6 | |
| SWTM1700 | Гидравлическое сиденье(См. раздел "Инструменты" в каталоге для деталей) | 1 | |
| 4475-1А | Юго-Западная HP КОМПЛЕЦИЯ КОВЕРОВ КВИКТИВНО-ЗАМЕННЫХ ВАЛВОВ:(Консультации по пунктам 17-24) | ||
| 17 | 4475 | ПЛАНГА из нитей | 6 |
| 18 | 4575 | СВИТНАЯ ГЛАНДА | 6 |
| 19 | 4675-1А | ПЛУГ(СОЛОЖЕНИЕ С ВАЛВОВОЙ ПРЕДСТАВКОЙ; ПРЕДСТАВКА; И ВРУБЫ) | 6 |
| 20 | P129 | ПРИМЕЧАНИЕ ПЛОЖКИ КОПА ВАЛВА HP(доступна в уретановой части# P129U) | 6 |
| 21 | 4775R | Вентиляторный гид(заполняется с кустами # 4700I) | 6 |
| 22 | 4700I | Окрашивание клапановода(Также доступен в уретановой части # 4700IU) | 6 |
| 23 | 4018 - 88 | Свинцовый гид клапана | 12 |
| 24 | 4015-2 | Ключ клапана(С SW Часть# HHN1250-7 1 1⁄4-7 тяжелый HEX орех) | 72 |
| 25 | 4016-96 | ПОУРЕ END STUD(С SW Часть# HHN1750-8 1 3⁄4-8 тяжелый HEX орех) | 12 |
| 26 | 4017-4 | СВЯЗАНИЕ ЛИНЕРОВ ПРЕВОДНЫЙ ГЛАВА ПЕРНОГЛАВЫ | 24 |
| 27 | 6488-1 | Фланцера для удержания облицовки | 3 |
| 28 | 6588-1 | ЛИНЕР Оставляющий НУТ (для большого тела) ЛИНЕР) | 3 |
| 28А | 8488-7 | Скруток для установки ретейнера | 9 |
| 29 | 4016-97 | Модуль всасывания STUD(С SW PART# HHN1500-8 1-1/2 ′′-8 тяжелый гексовый орех) | 18 |
| 30 | 4018-70 | Всасывающее устройство(С замок стиральной) | 24 |
| 31 | 8588-50 | Всасывание МНОГОЛОД (Предний или боковой вход) | 1 |
| 32 | 80102003 | СУКЦИОННАЯ МАНИФОЛД ГАСКЕТ | 3 |
| 33 | 8488-2S | Модуль всасывания(Учился только) | 3 |
| 34 | 8488-1D | Модуль разгрузки(Учился только) | 3 |
| 35 | 8488-5 | DOWEL PIN | 6 |
| 36 | 2988 | ГАСКЕТ модуля | 1 |
| 37 | 8388А | МАНИФОЛД выпуска | 3 |
| 38 | 568-345 | ОТВЕТ НА МНОГОПЛАТНОЕ ПОЛОЖЕНИЕ | 12 |
| 39 | 4016-3 | СТУД МАНИФОЛД выпуска(С SW PART# HHN1375-8 1-3/8 ′′-8 тяжелый HEX орех) |
Юго-Запад 8477-25А ПЛЮИДНЫЙ КОНЦЕНТ для ГАРДНЕРА ДЕНВЕР ПЗ-11/ПЗ-10
| Тип ПЛЮИДОВОГО КОНЦА | Модель насоса | Размер насоса |
| Юго-западный 7500 П.С.И. | ГАРДНЕР ДЕНВЕР ПЗ11/10 | 6 3⁄4 х 11 |
| ИТМ | П/Н | Описание | КТД. Требования |
| 8477-25А | ПЛЮИДНАЯ КОНЦЕВНАЯ СОБОРНАЯ:(Содержание пунктов: 3,4,18,19,20,21,22,23,24,25,26,27,28,29,30,31,34,35,36,38,39) | ||
| 1 |
1367Y-XX 1367AY-XX |
ЛИНЕР(СПРИМЕЧАНИЕ К ПРИМЕЧАНИЮ ПРЕД ОРДИНОЧНОЙ ТАБЛИЦОЙ ТИПА (Y); И К ОРОЗОЧНОЙ ДОЛЖНОСТИ (XX) Лайнер 6 1⁄4 ¢ через 6 3⁄4 ¢ |
3 |
| 2 |
2930-XXU** 2974-XXU** |
Лайнер SEAL ПРИМЕЧАНИЕ ПРИМЕЧАНИЯ ПРИМЕЧАНИЕ ПРИМЕЧАНИЯ 6 1⁄4 ¢ THRU 6 3⁄4 ¢ |
3 |
| 3 | 8477-29 | ОРГАНИЗАЦИОННОЕ кольцо | 3 |
| 4 | 8477-30 | ПЛАТНА(заменяет пластинку No 8477-28) | 3 |
| 5 | 2988U** | ПЛАТКА, МОДУЛЬ И ПРЕБОРА МНИФОЛДНЫЙ ПОЗИМКА | 9 |
| 6 | XX-BYY | ПИСТОН(СПРИМЕЧАНИЕ К ПРИМЕЧАНИЮ ПРЕД ОРЕЖЕНИЕМ) | 3 |
| 7 | 568-225 | О-кольцо пистона | 3 |
| 8 | 6278-25 | Струна пистона(С 1 1⁄2-8-UN эластичный Stop Nut) | 3 |
| 9 | API-4ESN | Эластичный колючий колючий столб | 3 |
| 10 | 1290-2 | ПИСТОНСКИЙ РАД КОННЕКТИВНЫЙ СТУД | 3 |
| 11 | 6279-1 | Суб ROD(Тип крепления; тип винтовой подвески - часть No 6280-1) | 3 |
| 12 | 1277CW | КЛАМП РОД (С водяным пиджаком) (состоит из 12A, 12B, 12C) | 3 |
| 12А | 1200120 | ПУПКА ПРЕПРЕЯ(3/8 ′′ x 12 ′′ ДАГЛАНИЗОВАННЫЕ И ПРЕГРАМИРАННЫЕ С ОДНОГО КОНЦЕКА) | 3 |
| 12B | 4018-96 | БОЛТ(5/8-11UN ГРАД 8 БОЛТ С БЛОКОВОЙ ОРЗОКИЙ И ПРЕМАНИЕМ) | 6 |
| 12С | 1200H30 | Шланг(1/2×30 с 1/2 мужского и 3/8 мужского соединения) | 3 |
| 13 | 1200G77 | ПОНИ РОД(Тип зажима; винтовой тип коньковой трости - часть No 1200G88) | 3 |
| 14 | Вентиль | 6 | |
| 15 | Вставка клапана | 6 | |
| 16 | КВАЛЬБОВНАЯ СПРИНГА | 6 | |
| 17 | Сиденье клапана | 6 | |
| SWTM1700 | Гидравлическое сиденье(Подробности на странице каталога инструментов) | 1 | |
| 18 | 4488-25 | Фланцевая крышка клапана | 6 |
| 19 | 4588-25 | СВИТНАЯ ГЛАНДА | 6 |
| 20 | 4688-25 | ПЛУГ(СОЛОЖЕНИЕ С ПРЕДСТАВИТЕЛЬНОЙ клапаном, ПРЕДСТАВИТЕЛЬНОЙ клапаной и винтами; Включает пункты 22, 23 и 24) | 6 |
| 21 | P115 | Включается нитрильная пломба(P115U УРЕТАНОВЫЕ ПРЕГЛАВЫ) | 6 |
| 22 | 4788-25R | Вентиляторный гид(заполняется с кустами # 4700I) | 6 |
| 23 | 4700I | Окрашивание клапановода | 6 |
| 24 | 4018-18 | Свинцовый гид клапана | 12 |
| 25 | 4015-2 | Ключ клапана(С SW Часть# HHN1250-7 1 1⁄4-7 тяжелый HEX орех) | 72 |
| 26 | 4019-46 | ПОУРЕ END STUD(С SW Часть# HHN1250-7 1 1⁄4-7 тяжелый HEX орех) | 24 |
| 27 | 6477-25 | Фланцера для удержания облицовки | 3 |
| 28 | 4019-45 | ЛИНЕР РЕТАЙНЕР STUD(С SW Часть# HHN1250-7 1 1⁄4-7 тяжелый HEX орех) | 24 |
| 29 | 6577-25 | Орех для удержания линейки | 3 |
| 30 | 4019-44 | Модуль всасывания STUD(С SW Часть# HHN1750-8 1 3⁄4-8 тяжелый HEX орех) | 18 |
| 31 | 4017-77 | Всасывающий винт с многоугольной крышкой | 24 |
| 32 | 8577-25 | СВЕТНЫЙ МАНИФОЛД | 1 |
| 33 | АО 245 | СУКЦИОННЫЙ МНОГОЛОДНЫЙ ПОЛТ | 3 |
| 34 | 8477-26 | Модуль всасывания | 3 |
| 35 | 8477-27 | Модуль разгрузки | 3 |
| 36 | 8488-5 | DOWEL PIN | 6 |
| 37 | 8377-27 | МАНИФОЛД выпуска (Для серийных номеров 9222 и ниже используйте 8377-25 для предотвращения перемещения выпускных труб) | 1 |
| 38 | 4019-45 | СТУД МАНИФОЛД выпуска(С SW Часть# HHN1250-7 1 1⁄4-7 тяжелый HEX орех) | 12 |
Юго-Западный 8482-25ПЛЮДНЫЙ КОНЦ
Для Национального 14-P-220
| Тип ПЛЮИДОВОГО КОНЦА | Модель насоса | Размер насоса |
| Юго-западный 7500 П.С.И. | NATIONAL 14-P-220 | 9×14 |
| ИТМ | П/Н | Описание | КТД. Требования |
| 8482-25А | ПЛЮИДНАЯ КОНЦЕВНАЯ СОБОРНАЯ:(Содержание пунктов: 3,4,16,17,18,19,20,21,22,23,24,25,26,27,28,29,32,33,34) | ||
| 1 | 6382G-XX | ЛИНЕРСсылка на руководство по Таблице порядка для типа (G); (Y); и для размера отверстия (XX) | 3 |
| 2 | 2930-XX | Лайнер SEAL | 3 |
| 3 | 8482-5 | ПЛАТНА | 3 |
| 4 | 2988 | ПЛАТКА НА НАЛЕЖЕНИИ и МОДУЛЬ ПРЕГЛАЖЕНИЯ(Также доступен в уретановой части # 2988U) | 6 |
| 5 | XX-BYY | ПИСТОН(СПРИМЕЧАНИЕ К ПРИМЕЧАНИЮ) Таблица заказов для размера (XX) и типа (YY) | 3 |
| 6 | 568-225 | О-кольцо пистона | 3 |
| 7 | 6282W32 | Струна пистона(С ЭЛАСТИЧЕСКОЙ СТОП-НУТ) | 3 |
| 8 | API-4ESN | Эластичный колючий колючий столб | 3 |
| 9 | 6282-1 | Суб ROD | 3 |
| 10 | 6282CWY | КЛАНП РОД(состав 10A, 10B, 10C) ((только для зажима, USE 6282C) | 6 |
| 10А | 1200H30 | Шланг | 3 |
| 10B | 1200160 | ТРУБКА | 3 |
| 10C | 4019-77 | Ключ к креплению | 12 |
| 11 | 6200G82 | ПОНИ РОД | 3 |
| 12 | Смотрите СТРАНИЦУ | Вентиль | 6 |
| 13 | Смотрите СТРАНИЦУ | Вставка клапана(Если требуется) | 6 |
| 14 | Смотрите СТРАНИЦУ | КВАЛЬБОВНАЯ СПРИНГА | 6 |
| 15 | Смотрите СТРАНИЦУ | Сиденье клапана | 6 |
| SWTM1700 | Гидравлическое сиденье(СПРИМЕЧАНИЕ к разделу инструментов в каталоге) | 1 | |
| 16 | 4476 | ПЛАНГА из нитей | 6 |
| 17 | 4597 | СВИТНАЯ ГЛАНДА | 6 |
| 18 | 4609-25 | ПЛУГ(Включает в себя клапанное руководство, прокладку и винты) | 6 |
| 19 | P119 | ПРИМЕЧАНИЕ ПЛОЖКИ КОПА ВАЛВА HP | 6 |
| 20 | 4776R | Вентиляторный гид(заполняется с кустами # 4700I) | 6 |
| 21 | 4700I | Окрашивание клапановода(Также доступен в уретановой части # 4700IU) | 6 |
| 22 | 4016-98 | Свинцовый гид клапана | 12 |
| 23 | 4015-54 | Ключ клапана(С SW PART# HHN1500-6 1 1⁄2-6 тяжелый гексовый орех) | 84 |
| 24 | 4019-24 | ПОУРЕ END STUD(С SW PART# HHN1500-6 1 1⁄2-6 тяжелый гексовый орех) | 30 |
| 25 | 6482 | Фланцера для удержания облицовки | 3 |
| 26 | 4015-52 | ЛИНЕР РЕТАЙНЕР STUD(С SW Часть# HHN1250-7 1 1⁄4-7 тяжелый HEX орех) | 18 |
| 27 | 6582 | Орех для удержания линейки | 3 |
| 28 | 4020-6 | Модуль всасывания STUD(С SW Часть# HHN2000-8 2-8 тяжелый HEX орех) | 18 |
| 29 | 4018-19 | Всасывающий винт с многоугольной крышкой | 24 |
| 30 | 8582 | СВЕТНЫЙ МАНИФОЛД | 1 |
| 31 | AJO326 | СУКЦИОННЫЙ МНОГОЛОДНЫЙ ПОЛТ | 3 |
| 32 | 8482-26 | Модуль всасывания | 3 |
| 33 | 8482-27 | Модуль разгрузки | 3 |
| 34 | 8488-5 | DOWEL PIN | 6 |
| 35 | 4019-60 | СТУД МАНИФОЛД выпуска(С SW Часть# HHN1250-7 1 1⁄4-7 тяжелый HEX орех) | 18 |
| 36 | 8382-25 | МАНИФОЛД выпуска | 1 |
Юго-западныйСтарый стиль 8476-АПЛЮИДНЫЙ КОНЦ
Для национального 12-P-160
| Тип ПЛЮИДОВОГО КОНЦА | Модель насоса | Размер насоса |
| Юго-запад (старый стиль) | NATIONAL 12-P-160 | 7-1/2 X 12 |
| ИТЭМ. | П/Н | Описание | КТД. Требования |
| 8476-А | ПЛЮИДНЫЙ КОНЦСОБОР:(Содержание ПОТРЕЧЕНИЯ 3,4,16,17,18,19, 20, 21,22,23,24,25,26,27,28,29,31,32,33,34,&47) | ||
| 1 | 1376YXX | ЛИНЕР (ПРИМЕЧАНИЕ К ПРИМЕЧАНИЮ К ТАБЛИКЕ ОРДИНОВАНИЯ КОГО-ТО (Y) И КОГО-ТО МЕРИ) (XX)) | 3 |
| 2 | 2930-XX | Лайнер SEAL(СПРИМЕЧАНИЕ К ПРИМЕЧАНИЮ О ТАБЛИКЕ ОРДИНИРОВАНИЯ КОМПЛЕКТОВ И МЕРИ (XX)) | 3 |
| 3 | 8476-3 | ПЛАТНА | 3 |
| 4 | 2988 | ПЛАТКА И ПОДОБНЕНИЕ МОДУЛЕЙ | 6 |
| 5 | XX-BYY | ПИСТОН(СПРИМЕЧАНИЕ К ПРИМЕЧАНИЮ В ПРЕДСТАВКЕ ДЛЯ МЕСТНОСТИ (XX) И ТИПА (YY)) | 3 |
| 6 | 568-225 | О-кольцо пистона | 3 |
| 7 | 1286 - 32 гг. | Струна пистона(С ЭЛАСТИЧЕСКОЙ СТОП-НУТ) | 3 |
| 8 | API-4ESN | Эластичный колючий колючий столб | 3 |
| 9 | 1286-1 | Суб ROD | 3 |
| 10 | 1286CWY | КЛАНП РОД(СТАНОВИЕ 10A, 10B, 10C) (Лишь для крепления, USE 1286C) | 6 |
| 10А | 1200H30 | Шланг(1/2×30× с 1/2×мужчиной х 3/8×мужчиной) | 3 |
| 10B | 1200140 | ТРУБКА | 3 |
| 10C | 4018-92 | Ключ к креплению(7/8 X 5 ̊ СТРАНИЦА 8 С БОЛТОМ С БЛОКОВОЙ ОРЗОКИЙ И ПОЛОЖИТЕЛЬНОЙ) | 12 |
| 11 | 1200G86 | ПОНИ РОД | 3 |
| 12 | Вентиль | 6 | |
| 13 | Вставка клапана(Если требуется) | 6 | |
| 14 | КВАЛЬБОВНАЯ СПРИНГА | 6 | |
| 15 | Сиденье клапана | 6 | |
| SWTM1700 | Гидравлическое сиденье(Подробности на странице каталога инструментов) | ||
| 4476-2А | Юго-Западная HP КОМПЛАТИВНАЯ СОБСТРАННОСТЬ КВАЛФОВ С КОРТИВНЫМ СМЕНОМ(СУВЕДЕНИЕ ПРЕДПЛОЖЕНИЙ 16-23) | 6 | |
| 16 | 4476 | ПЛАНГА из нитей | 6 |
| 17 | 4597 | СВИТНАЯ ГЛАНДА | 6 |
| 18 | 4676-2А | ПЛУГ(СОЛОЖЕНИЕ С ВАЛВОВОЙ ГИДЕЙ, ВИЗОВИЗОВИЗОВИЗОВИЗОВИЗОВИЗОВИЗОВИЗОВИЗОВИЗО) | 6 |
| 19 | P107 | ПРИМЕЧАНИЕ ПЛОЖКИ КОПА ВАЛВА HP | 6 |
| 20 | 4776R | Вентиляторный гид(заполняется с кустами # 4700I) | 6 |
| 21 | 4700I | Окрашивание клапановода | 6 |
| 22 | 4016-98 | Свинцовый гид клапана | 12 |
| 23 | 4015-54 | Ключ клапана(С SW PART# HHN1500-6 1-1/2-6 Heavy HEX NUT) | 72 |
| 24 | 4015-95 | ПОУРЕ END STUD(С SW PART# HHN1375-6 1-3/8 ¢6 тяжелый гексовый орех) | 30 |
| 25 | 4017-65 | СВЯЗАНИЕ ЛИНЕРОВ ПРЕВОДНЫЙ ГЛАВА ПЕРНОГЛАВЫ | 18 |
| 26 | 6476 | Фланцера для удержания облицовки | 3 |
| 27 | 6576 | Орех для удержания линейки | 3 |
| 28 | 4018-17 | Модуль всасывания STUD(С SW PART# HHN1750-6 1-3/4 ′′-6 тяжелый гексовый орех) | 18 |
| 29 | 4018-19 | Всасывающий винт с многоугольной крышкой(С замок стиральной) | 24 |
| 30 | 8576-50 | СВЕТНЫЙ МАНИФОЛД(Предний или боковой вход) | 1 |
| 31 | AJO419R | СУКЦИОННАЯ МАНИФОЛД ГАСКЕТ | 3 |
| 32 | 8476-2S | Модуль всасывания(Учился только) | 3 |
| 33 | 8476-1D | Модуль разгрузки(Учился только) | 3 |
| 34 | 8488-5 | DOWEL PIN | 6 |
| ИНТЕРННЫЕ НОМЕРЫ 35-46 НЕ ПРЕДСТАВЛЕНЫ УМНО | |||
| 47 | 4018-18 | КОННЕКТОР ПРЕВОДНОГО ПРЕВОДНОГО КОНЕКТА(С замок стиральной) | 16 |
| 48 | 4018-39 | Выброс разрывник фланцевой развязки | 16 |
| 49 | 8376-1 | КОННЕКТОР ПРЕБОРИ | 2 |
| 50 | 8376-2 | Адаптер разряда | 2 |
| 51 | 8376-3 | Резервное кольцо | 4 |
| 52 | 8376-4 | Фланцера рассеивателя отпуска | 2 |
| 53 | 2976-3 | ПРЕЗИМАНИЕ ПРЕВОДНОГО ПРЕВОДНОГО | 2 |
| 54 | 2976-1 | Коннектор разряда / упаковка адаптера | 2 |
| 55 | 2976-2 | Коннектор разряда / упаковка адаптера | 4 |
| 56 | R44D | КОМПЛЕЦИОННАЯ ПРЕВОДНАЯ ПРЕВОДА | 2 |
| 57 | 4017-22 | ПРЕДСТАВЛЕНИЕ ПРЕДСТАВЛЕНИЯ ПРЕДСТАВЛЕНИЯ(С SW PART# HHN1500-6 1-1/2 ′′-6 HEAVY HEX NUT) | 16 |
| ОИЛВЕЛЛ | A-1400-PT | 7 1/2 x 10 | ||||||||
| ЛИНЕРы | ПОЛНЕНИЕ ПОЛНЕНИЯ | ПИСТОНЫ | РУБКИ для замены поршней | |||||||
| Размер | Керамика | Верховный суд | Керамика | Верховный суд | Белая молния | Верховный суд | ЗЕЛЕНЫЙ ДУО | FLEXLIP | Белая молния | Верховный суд |
| 4 дюйма | 012180170 | 1502052 | 011102926 | 015180102 | ||||||
| 4 1/4 дюйма | ||||||||||
| 4 1/2 дюйма. | 012180197 | 012180196 | 1502054 | 011102928 | 015180145 | 015180144 | ||||
| 4 3/4 дюйма | ||||||||||
| 5 дюймов | 07326500 | **05326500* | 20100008 | 012180254 | 012180253 | 1502056 | 011103033 | 015180186 | 015180185 | |
| 5 1/4 дюйма | ||||||||||
| 5 1/2 дюйма | 07326550 | **05326550* | 20100010 | 20100009 | 012180338 | 012180337 | 1502058 | 011103132 | 015180228 | 015180227 |
| 5 3/4 дюйма | ||||||||||
| 6 дюймов | 07326600 | **05326600* | 6307701 | 20100011 | 012180395 | 012180394 | 1502060 | 011103629 | 015180269 | 015180268 |
| 6 1/4 дюйма | 012180493 | 1502061 | 011103322 | 015180285 | 015180284 | |||||
| Шесть с половиной дюйма. | 07326650 | 05326651* | 20100016 | 20100012 | 012180536 | 012180535 | 1502062 | 011103827 | 015180301 | 015180300 |
| 6 3/4 дюйма. | ||||||||||
| 7 дюймов | 07326700 | 05326700* | 20100018 | 20100017 | 012180619 | 012180618 | 1502064 | 011103926 | 015180343 | 015180342 |
| 7 1/4 дюйма | ||||||||||
| 7 1/2 дюйма | 07326750 | 05326750 | 20100020 | 20100019 | 012180685 | 012180683 | 015180369 | 015180367 | ||
| 7 3/4 дюйма. | ||||||||||
| 8 дюймов | ||||||||||
| * Для линера в стиле HP добавить "HP" в конце части No. | ** Полный линейный размер, изменить последнюю цифру номера части на "1" | |||||||||
| КВАЛЬБЫ, СЕДЕЛИ, ПРЕДВИГИ И ВСПЛАТИ | ПОДСТАВКА | |||||||||
| РУГНЕК | РУГНЕК ХП | Верховный суд | OEM | Уретан | Л стиль | Уретан | ||||
| Вставка для молнии с белым клапаном | 9700368 | 9700356 | 060155042 | Покрытие клапана | 10300011 | 07207129 | ||||
| Вставка клапана-уретана | 9700250 | 9700354 | 060155041 | Голова цилиндра | ||||||
| Вставка клапана-резина | 9700293 | Никаких | 060155033 | Печать зажигания | ||||||
| SEAT | 9702504 | 9702504 | 061101507 | HYDRA-LOK | OEM | Миссия L | ||||
| ВЕСНЯ | 8201650 | 8201650 | 055413371 | Полная сборка | 80500102 | 80500103 | ||||
| СПРИНГ-нержавеющая | 055402952 | |||||||||
| Вставка: Уретан | 9705228 | 9700360 | 062400338 | Модули | OEM | Миссия L | ||||
| Вставка: резина | 9705244 | Никаких | 062400239 | Полная сборка | OWFEMA8517PTCA | FEMA17ASSYSW | ||||
| Сборки сидений | Модуль разряда забитый | FEMA17DISSW | ||||||||
| Сборка тягача 1 | M 1060 | M 1060 | M 1060 | Модуль всасывания забитый | FEMA17SUCSW | |||||
| Голова тягача | 8401985 | 8401985 | 181235300 | Однокомпонентный OEM стиль | OWFEMA8517PT | |||||
| Стержни расширения с перекрёстными головами, стержни быстрого соединения, сборки саморазвертывающихся стержней и поршневые стержни | ||||||||||
| Стержень с перекрестной головой | Быстрое подключение | Сборка саморазвертывающейся стержни | Кольцо для коньков | Стержень поршневого | Субстрон | Стенд | Орехи | Застежка | Покрытые орехи | Морской тюлен |
| 10300142 | 1095126 | 20460669 | 20150123 | 20150125 | 10305203 | 005402052 | PP601020 | CRN-1 | ||
Контактная информация
Qingdao National Premium Oilwell Machinery Co.,Ltd
Контактное лицо: Mr. Eric
Телефон: 0086-15376875239
Другие продукты
-
Вкладыш насоса грязи юго-запада T1300/1600, насос грязи SW 14P220, насос грязи SW10P130, модуль конца насоса грязи SW F1000 жидкий, вкладыш
-
Модуль конца насоса грязи WH-1312 жидкий, насос грязи Schlumberger Камерона CMP2200, насос грязи WH-1612, насос грязи W2214
-
Модуль конца насоса грязи EWCO W-446 жидкий, вкладыши, поршени, valevs, вкладыш конца насоса грязи W-440 жидкий, вкладыш насоса грязи E-1600
-
Вкладыш F-800/1000, насос грязи Bomco, насос грязи Emsco, национальный насос грязи, насос насоса грязи Weatherford Emsco грязи юго-запада
-
Национальные вкладыши насоса грязи JWS-400, национальный насос грязи JWS340, национальный насос грязи 12P160, национальный насос грязи 14P220
-
насосы грязи для буровых установок, вкладыша zirconia насоса грязи Weatherford E2200, насоса грязи Weatherford E447, насоса грязи Bomco F1600
