Белый насос 1600, модуль конца насоса грязи Gardner Денвер PZ7 жидкий, вкладыш Hy-хрома, клапаны, поршени грязи звезды WS1300
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Использование: | Нефть, вода, буровая установка | Сила: | Электрический, гидравлический, пневматический, дизельный |
|---|---|---|---|
| Давление: | Высокое давление, низкое давление, низкое давление подводное грязевое насос песчаный дноводный насос | Применение: | Транспортировка грязи и жидкостей для смывки,добыча полезных ископаемых,нефть,химия |
| Структура: | Насос поршеня, центробежный всасывающий насос грязи | Топливо: | Дизель, бензин, воздух работал, двигатель дизеля и гидравлический мотор для варианта |
| Стандартный или нестандартный: | Стандартный | Теория: | Центробежный насос, реципрочный насос, насос диафрагмы |
| Тип: | Грязный насос | Цвет: | синий, красный и т.д., зеленый или по дизайну заказчика |
| Материал: | Отливка грязи из чугуна/нержавеющей стали,хромный сплав, алюминиевый пластик из нержавеющей стали и | Гарантия: | 1 год насос для всасывания грязи |
| Особенность: | Компактный размер | Наименование продукта: | Грязный насос |
| Голова: | 10 м насос для всасывания грязи | OEM: | может быть принято, применимо |
| Состояние: | новые |
Для обеспечения требований технологии бурения при высоком давлении насоса и большом дебите на нефтяных месторождениях спроектированы и изготовлены Ф-500, Ф-800, Ф-1000, Ф-1300, Ф-1600, Ф-1600Л, Ф-2200 и Ф. -2200 буровых насосов большой мощности и высокого давления насоса F-1600HL, F-2200HL на основе указанных трех видов буровых насосов серии F, которые сформировались комплектные трехцилиндровые буровые насосы одностороннего действия серии F. В последние годы мы также начинаем поставлять буровые насосы легких серий F1-800, F1-1600 и пятицилиндровые буровые насосы большой мощности QDP-3000, разработанные Bomco.
Наши буровые насосы известны передовыми технологиями, надежным качеством и исключительными характеристиками, которые одобрены заказчиками внутри страны и за рубежом. Наши буровые насосы экспортируются в десятки стран и регионов, таких как Россия, Таиланд, Индия, Оман, Египет, Австралия, Пакистан, Казахстан, Мексика, Индонезия, Узбекистан, Туркменистан, Великобритания, США и Канада и т. д., которые оснащены наиболее для буровых установок и большую часть экспорта.
Технические характеристики
- Буровой насос F-1300, F-1600, F-1300L и F-1600L
имеет Макс. Давление насоса 34,5 МПа (5000 фунтов на квадратный дюйм) и рабочий объем 46 дюймов. 5 L/S с фланцем диаметром 180 мм. Эти две модели являются лучшим выбором для средних и глубоких буровых установок в качестве составного компонента.
- Буровые насосы F-1600HL, F-2200HL высокой мощности и высокого давления разработаны для удовлетворения требований технологии бурения морских глубоководных, наземных и горизонтальных скважин, особенно в пустынных районах.
- Буровые насосы облегченной серии F1-800, F1-1600 имеют новую конструкцию. По сравнению с буровыми насосами серии F той же мощности, они имеют меньший объем и вес, подходящие для буровых установок, работающих на болотных и вертолетных подъемных установках.
- Пятицилиндровый буровой насос QDP-3000 с большой мощностью, высоким давлением, большим рабочим объемом, небольшим размером, легким весом, особенно подходит для морских платформ и буровых судов.

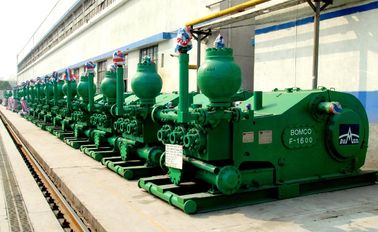

Буровые насосы серии F
Буровые насосы серии F включают приводную часть, жидкостную часть, систему распыления, систему смазки и систему зарядки.
А1. Силовой конец
Особенности силовой части:
· Шестерня «елочка» с непрерывными зубьями.
· Коленчатый вал изготовлен из легированной стали.
· Сменная направляющая траверсы.
· Рама изготовлена из сварной стальной пластины, что обеспечивает ей высокую прочность, хорошую жесткость и легкий вес.
· Набивка удлинительного стержня имеет двойную структуру уплотнения, обеспечивающую хороший результат уплотнения.
· В приводной части используется комбинированная система принудительной смазки и смазки разбрызгиванием.

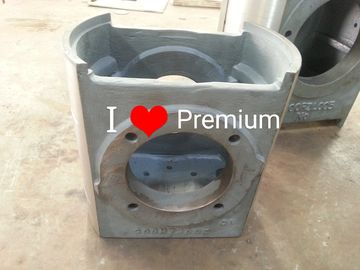

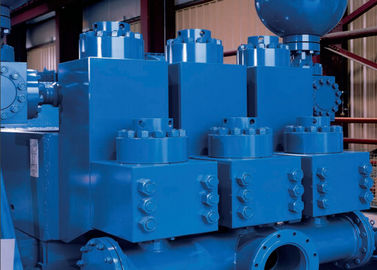

А2. Жидкостный конец
Особенности жидкостной части:
· Каждая уплотнительная часть имеет жесткость уплотнения и хорошую герметичность при высоком давлении;
· Вертикальная часть подачи жидкости обеспечивает хорошую производительность всасывания;
· Жидкостная часть L отличается высокой устойчивостью к давлению, что удобно для замены узла клапана;
· Выпускной демпфер, предохранительный клапан и выпускной клапан
На выпускном отверстии установлен фильтр.
1.Цилиндры
Цилиндры изготовлены из кованой легированной стали, три цилиндра каждого насоса взаимозаменяемы. По желанию заказчика поверхность цилиндра может быть никелирована для повышения стойкости к истиранию.

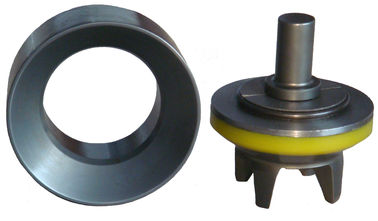

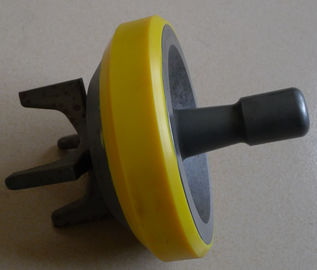

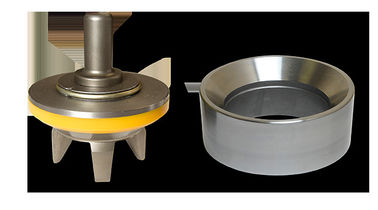

2.Клапан Сборка
Всасывающий и перепускной клапан буровых насосов серии F взаимозаменяемы. Буровой насос F-500 использует клапан API №5. В буровых насосах F-800 и F-1000 используется клапан API №6. В буровых насосах F-1300, F-1600, F-1600Land F-1600HL используется клапан API №7. В буровых насосах F-2200Land F-2200HL используется клапан API №8.
3. Вкладыши
Используются биметаллические вкладыши. Втулка изготовлена из износостойкого чугуна, вкладыши отличаются износостойкостью, устойчивостью к коррозии.
Буровые насосы F-1600HL и F-2200HL могут выбирать керамические футеровки для увеличения срока службы.

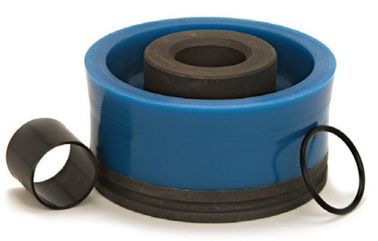

4.Поршни и поршень Стержни
Они установлены на скользящей посадке, уплотнены резиновым уплотнительным кольцом и, наконец, закреплены контргайками, чтобы предотвратить ослабление поршня и сыграть роль в уплотнении.
5.поршень
Жидкостная часть, гильзы, поршни, клапаны, седла клапанов, пружины клапанов, уплотнительные кольца и прокладка, крышка клапана и головка цилиндра
Узел гидроблока буровых насосов F-800 и F-1000 взаимозаменяем.
Гидронасосы буровых насосов F-1300 и F-1600 взаимозаменяемы. Блоки гидравлической части буровых насосов F-1300HL и F-1600HL также взаимозаменяемы.
A3.Система распыления
Система распыления состоит в основном из распылительного насоса, камеры охлаждающей воды и распылительной трубки. Функция заключается в охлаждении и промывке гильз и поршней для увеличения срока их службы. Центробежный распылительный насос может приводиться в движение шкивом, установленным на удлинителе входного вала. или отдельный двигатель, охлаждаемый и смазываемый водой.
Распылительная трубка установлена на муфте между удлинительным штоком и штоком поршня и может совершать возвратно-поступательное движение вместе с поршнем. Форсунки расположены вблизи торца поршня, чтобы смазочно-охлаждающая жидкость могла постоянно промывать поверхность контакта поршня и гильзы. Также можно использовать прочную фиксированную распылительную трубку.
A4.Смазочная система
В приводной части используется комбинированная система смазки, состоящая из принудительной смазки и смазки разбрызгиванием. Масло под давлением подается через смазочный трубопровод, крейцкопф, промежуточный стержень и все подшипники с помощью шестеренного масляного насоса внутри масляного короба для реализации принудительной смазки. Рабочее состояние трансмиссионного масляного насоса можно определить по манометру позади рамы.
A5. Система зарядки
Чтобы предотвратить образование воздушных пробок при низком давлении на входе в насос, каждый буровой насос оснащен полной системой зарядки. Он состоит из заправочного насоса, основания насоса, дроссельного клапана и соответствующего коллектора. Загрузочный насос, установленный на всасывающем коллекторе бурового насоса, приводится в движение специальным двигателем или входным валом бурового насоса посредством клиновых ремней для снижения энергопотребления.
А6,Технические параметры
| Модель | Ф-500 | Ф-800 | Ф-1000 | Ф-1300 |
| Тип | Триплексный поршень одностороннего действия | Триплексный поршень одностороннего действия | Триплексный поршень одностороннего действия | Триплексный поршень одностороннего действия |
| Макс. Размер вкладыша × ход |
170×191 мм (6 3/4″×7,5″) |
170×229 мм (6 3/4″×9″) |
170×254 мм (6 3/4″×10″) |
180×305 мм (7″×12″) |
| Рейтинг ударов | 165 об/мин | 150 об/мин | 140 об/мин | 120 об/мин |
| Номинальная мощность | 373кВт 500л.с.) | 597 кВт (800 л.с.) | 746 кВт (1000 л.с.) | 969 кВт (1300 л.с.) |
| Тип шестерни | елочка | елочка | елочка | елочка |
| Передаточное число | 4,286:1 | 4,185:1 | 4.207:1 | 4.206:1 |
| Смазка | Принудительно и брызги | Принудительно и брызги | Принудительно и брызги | Принудительно и брызги |
| Всасывающий фланец | Фланец 8 дюймов (приблизительно 203 мм) |
10″Фланец (приблизительно 254 мм) |
12″Фланец (приблизительно 305 мм) |
12″Фланец (приблизительно 305 мм) |
| Выпускной фланец | 4″Фланец, 5000 фунтов на квадратный дюйм | 5″Фланец, 5000 фунтов на квадратный дюйм | 5″Фланец, 5000 фунтов на квадратный дюйм | 5″Фланец, 5000 фунтов на квадратный дюйм |
| Диаметр вала шестерни. | 139,7 мм (5 1/2 дюйма) | 177,8 мм (7 дюймов) | 196,9 мм (7 3/4 дюйма) | 215,9 мм (8 1/2 дюйма) |
| Ключ |
31,75×31,75 мм (1 1/4″×1 1/4″) |
44,45×44,45 мм (1 3/4″×1 3/4″) |
50,8×50,8 мм (2″×2″) | 50,8×50,8 мм (2″×2″) |
| Клапанные горшки | Клапан над клапаном, API #5 | Клапан над клапаном, API #6 | Клапан над клапаном, API #6 | Клапан-над-клапаном, API #7 |
| Приблизительный вес | 9770 кг (21540 фунтов) | 14500 кг (31970 фунтов) | 18790 кг (41420 фунтов) | 24572 кг (54170 фунтов) |
| Модель | Ф-1600/1600Л | Ф-1600ХЛ | Ф-2200 | Ф-2200ХЛ |
| Тип | Триплексный пиатон одностороннего действия | Плунжерный поршень триплексного действия одностороннего действия | Триплексный пиатон одностороннего действия | Плунжерный поршень Triplex одностороннего действия |
| Макс. Размер вкладыша × ход |
180×305 мм (7″×12″) |
190×305 мм (7 1/2″×12″) |
230×356 мм (9″×14″) |
230×356 мм (9″×14″) |
| Рейтинг ударов | 120 об/мин | 120 об/мин | 105 об/мин | 105 об/мин |
| Номинальная мощность | 1193 кВт (1600 л.с.) | 1193 кВт (1600 л.с.) | 1640 кВт (2200 л.с.) | 1640 кВт (2200 л.с.) |
| Тип шестерни | елочка | елочка | елочка | елочка |
| Передаточное число | 4.206:1 | 4.206:1 | 3,512:1 | 3,512:1 |
| Смазка | Принудительно и брызги | Принудительно и брызги | Принудительно и брызги | Принудительно и брызги |
| Всасывающий фланец |
12″Фланец (приблизительно 305 мм) |
12″Фланец (приблизительно 305 мм) |
12″Фланец (приблизительно 305 мм) |
12″Фланец (приблизительно 305 мм) |
| Выпускной фланец | 5″Фланец, 5000 фунтов на квадратный дюйм | 5″Фланец, 10000psi | 5″Фланец, 5000 фунтов на квадратный дюйм | 5″Фланец, 10000 фунтов на квадратный дюйм |
| Диаметр вала шестерни | 215,9 мм (8 1/2 дюйма) | 215,9 мм (8 1/2 дюйма) | 254 мм (10 дюймов) | 254196,9 мм (10 дюймов) |
| Ключ | 50,8×50,8 мм (2″×2″) | 50,8×50,8 мм (2″×2″) |
63,5×44,45 мм (2 1/2″×1 3/4″) |
63,5×44,45 мм (2 1/2″×1 3/4″) |
| Клапанные горшки | Клапан-над-клапаном, тип API № 7/L, API № 7 | Тип L, API №7 | Клапан над клапаном, API #8 | Тип L, API №8 |
| Приблизительный вес | 27020 кг/26030 кг | 29400 кг (64820 фунтов) | 38460 кг (84790 фунтов) | 43080 кг (94980 фунтов) |
А7,Технические характеристики
Данные о производительности насоса F-500
|
Ударов в минуту |
Номинальная мощность |
Размер вкладыша (мм) и номинальное давление, МПа (фунты на квадратный дюйм) | ||||||||||||||||
| 170 | 160 | 150 | 140 | 130 | 120 | 110 | 100 | |||||||||||
| 9.4 | 1365 | 10,6 | 1540 г. | 12.1 | 1750 г. | 13,9 | 2010 год | 16.1 | 2335 | 18,9 | 2740 | 22,5 | 3260 | 27,2 | 3945 | |||
| кВт | HP | Рабочий объем л/с (галлон в минуту) | ||||||||||||||||
| 170 | 384 | 515 |
36,75 (582) |
32,56 (516) |
28.61 (453) |
24.93 (395) |
21.49 (340) |
18.31 (290) |
15.39 (244) |
12,72 (201) |
||||||||
| *165 | 373 | 500 |
35,67 (565) |
31.60 (501) |
27,77 (440) |
24.19 (383) |
20.86 (330) |
17,77 (281) |
14.93 (236) |
12.34 (195) |
||||||||
| 150 | 339 | 455 |
32.43 (514) |
28,73 (455) |
25.25 (400) |
21.99 (348) |
18.96 (300) |
16.16 (256) |
13.58 (215) |
11.22 (178) |
||||||||
| 140 | 316 | 424 |
30.27 (480) |
26.81 (425) |
23.56 (373) |
20.53 (325) |
17.70 (280) |
15.08 (239) |
12,67 (201) |
10.47 (166) |
||||||||
| 130 | 294 | 394 |
28.11 (445) |
24.90 (394) |
21.88 (347) |
19.06 (302) |
16.44 (260) |
14.00 (222) |
11,77 (186) |
9,73 (154) |
||||||||
| 120 | 271 | 364 |
25.94 (411) |
22.98 (364) |
20.20 (320) |
17.60 (279) |
15.17 (240) |
12.93 (205) |
10.86 (172) |
8,98 (142) |
||||||||
| 110 | 249 | 333 |
23,78 (377) |
21.07 (334) |
18.52 (293) |
16.13 (255) |
13.91 (220) |
11.85 (188) |
9,96 (158) |
8.23 (130) |
||||||||
| 1 |
0,2162 (3,427) |
0,1915 (3,036) |
0,1683 (2,668) |
0,1466 (2,324) |
0,1264 (2,004) |
0,1077 (1,707) |
0,0905 (1,435) |
0,0748 (1,186) |
||||||||||
Примечание:
1. Данные о производительности рассчитаны с учетом 100% объемного КПД и 90% механического КПД. 2.Знаками * указаны рекомендуемые числа ходов насоса и входная мощность при непрерывной работе.
Данные о производительности насоса F-800
|
Ударов в минуту |
Номинальная мощность |
Размер вкладыша (мм) и номинальное давление, МПа (фунты на квадратный дюйм) | ||||||||||||||||
| 170 | 160 | 150 | 140 | 130 | 120 | 110 | 100 | |||||||||||
| 13,8 | 2000 г. | 15,6 | 2260 | 17,7 | 2570 | 20.3 | 2950 | 23,6 | 3420 | 27,7 | 4015 | 33,0 | 4780 | 34,5 | 5000 | |||
| кВт | HP | Рабочий объем л/с (галлон в минуту) | ||||||||||||||||
| 160 | 636 | 853 |
41,51 (658) |
36,77 (583) |
32.32 (512) |
28.15 (446) |
24.27 (385) |
20.68 (328) |
17.38 (275) |
14.36 (227) |
||||||||
| *150 | 596 | 800 |
38,92 (617) |
34,47 (546) |
30.30 (480) |
26.39 (418) |
22,76 (360) |
19.39 (307) |
16.29 (258) |
13.47 (213) |
||||||||
| 140 | 557 | 747 |
36.32 (575) |
32.17 (510) |
28.28 (448) |
24.63 (390) |
21.24 (336) |
18.10 (287) |
15.21 (241) |
12.57 (199) |
||||||||
| 130 | 517 | 693 |
33,73 (534) |
29.88 (473) |
26.26 (416) |
22.87 (362) |
19.72 (312) |
16.81 (266) |
14.12 (224) |
11.67 (185) |
||||||||
| 120 | 477 | 640 |
31.13 (493) |
27.58 (437) |
24.24 (384) |
21.11 (334) |
18.21 (288) |
15.51 (246) |
13.03 (206) |
10.77 (171) |
||||||||
| 110 | 437 | 587 |
28.54 (452) |
25.28 (400) |
22.22 (352) |
19.35 (307) |
16.69 (264) |
14.22 (225) |
11.95 (189) |
9,87 (156) |
||||||||
| 1 |
0,2594 (4.112) |
0,2298 (3,643) |
0,2020 (3,202) |
0,1759 (2,789) |
0,1517 (2,405) |
0,1293 (2,049) |
0,1086 (1,722) |
0,0898 (1,423) |
||||||||||
Примечание:
1. Данные о производительности рассчитаны с учетом 100% объемного КПД и 90% механического КПД. 2.Знаками * указаны рекомендуемые числа ходов насоса и входная мощность при непрерывной работе.
Данные о производительности насоса F-1000
|
Ударов в минуту |
Номинальная мощность |
Размер вкладыша (мм) и номинальное давление, МПа (фунты на квадратный дюйм) | ||||||||||||||
| 170 | 160 | 150 | 140 | 130 | 120 | 110 | ||||||||||
| 16,6 | 2410 | 18,8 | 2725 | 21,4 | 3100 | 24,5 | 3555 | 28,4 | 4125 | 33,4 | 4840 | 34,5 | 5000 | |||
| кВт | HP | Рабочий объем л/с (галлон в минуту) | ||||||||||||||
| 150 | 799 | 1071 |
43,24 (685) |
38.30 (607) |
33,66 (533) |
29.33 (465) |
25.29 (401) |
21.55 (341) |
18.10 (287) |
|||||||
| *140 | 746 | 1000 |
40,36 (639) |
35,75 (566) |
31.42 (498) |
27.37 (434) |
23.60 (374) |
20.11 (318) |
16.90 (268) |
|||||||
| 130 | 692 | 929 |
37,47 (594) |
33.20 (526) |
29.18 (462) |
25.42 (403) |
21.91 (347) |
18.67 (296) |
15,69 (248) |
|||||||
| 120 | 639 | 857 |
34,59 (548) |
30,64 (485) |
26.93 (427) |
23.46 (372) |
20.23 (320) |
17.24 (273) |
14.48 (229) |
|||||||
| 110 | 586 | 786 |
31,71 (502) |
28.09 (445) |
24.69 (391) |
21.51 (341) |
18.54 (294) |
15.80 (250) |
13.28 (210) |
|||||||
| 100 | 533 | 714 |
28.83 (457) |
25.53 (404) |
22.44 (355) |
19.55 (310) |
16,86 (267) |
14.36 (227) |
12.07 (191) |
|||||||
| 1 |
0,2883 (4,569) |
0,2553 (4,047) |
0,2244 (3,557) |
0,1955 (3,099) |
0,1686 (2,672) |
0,1436 (2,277) |
0,1207 (1,913) |
|||||||||
Примечание:
1. Данные о производительности рассчитаны с учетом 100% объемного КПД и 90% механического КПД. 2.Знаками * указаны рекомендуемые числа ходов насоса и входная мощность при непрерывной работе.
ТТХ F-1300,Насос F-1600 и F-1600L
|
Ударов в минуту |
Размер вкладыша (мм) и номинальное давление, МПа (фунты на квадратный дюйм) | |||||||||||||||
| 180 | 170 | 160 | 150 | 140 | 130 | |||||||||||
| Ф-1300 | 18,7 | 2720 | 21,0 | 3050 | 23,7 | 3440 | 27,0 | 3915 | 31,0 | 4495 | 34,5 | 5000 | ||||
| Ф-1600/1600Л | 23.1 | 3345 | 25,9 | 3750 | 29,2 | 4235 | 33,2 | 4820 | 34,5 | 5000 | 34,5 | 5000 | ||||
| Номинальная мощность |
Рабочий объем л/с (галлон в минуту) |
|||||||||||||||
| Ф-1300 | Ф-1600/1600Л | |||||||||||||||
| кВт | HP | кВт | HP | |||||||||||||
| 130 | 1050 | 1408 | 1293 | 1733 г. |
50,42 (799) |
44,97 (713) |
39,83 (631) |
35.01 (555) |
30.50 (483) |
26.30 (417) |
||||||
| *120 | 969 | 1300 | 1193 | 1600 |
46,54 (737) |
41,51 (658) |
36,77 (583) |
32.32 (512) |
28.15 (446) |
24.27 (385) |
||||||
| 110 | 889 | 1192 | 1094 | 1467 |
42,66 (676) |
38.05 (603) |
33,71 (534) |
29.62 (469) |
25.81 (409) |
22.25 (352) |
||||||
| 100 | 808 | 1083 | 994 | 1333 |
38,78 (614) |
34,59 (548) |
30,64 (485) |
26.93 (427) |
23.46 (372) |
20.23 (320) |
||||||
| 90 | 727 | 975 | 895 | 1200 |
34,90 (553) |
31.13 (493) |
27.58 (437) |
24.24 (384) |
21.11 (334) |
18.21 (288) |
||||||
| 1 |
0,3878 (6,147) |
0,3459 (5,483) |
0,3064 (4,857) |
0,2693 (4,269) |
0,2346 (3,719) |
0,2023 (3,206) |
||||||||||
Примечание:
1. Данные о производительности рассчитаны для 100% объемного КПД и 90% механического КПД.
2. Символы * обозначают рекомендуемые числа ходов насоса и потребляемую мощность при его непрерывной работе.
Данные о производительности насоса F-1600HL
|
Ударов в минуту |
Номинальная мощность |
Размер вкладыша (мм) и номинальное давление, МПа (фунты на квадратный дюйм) | ||||||||
| 190 | 180 | 170 | 160 | 150 | **140 | **130 | **120 | |||
|
20,7 (3005) |
23.1 (3345) |
25,9 (3750) |
29,2 (4235) |
33,2 (4820) |
38,1 (5530) |
44,2 (6415) |
51,9 (7500) |
|||
|
кВт |
HP |
|||||||||
| Рабочий объем л/с (галлон в минуту) | ||||||||||
| 130 | 1293 | 1733 г. |
56,17 (890) |
50,42 (799) |
44,97 (713) |
39,83 (631) |
35.01 (555) |
30.50 (483) |
26.30 (417) |
22.41 (355) |
| *120 | *1193 | 1600 |
51,85 (822) |
46,54 (737) |
41,51 (658) |
36,77 (583) |
32.32 (512) |
28.15 (446) |
24.27 (385) |
20.68 (328) |
| 110 | 1094 | 1467 |
47,53 (753) |
42,66 (676) |
38.05 (603) |
33,71 (534) |
29.62 (469) |
25.81 (409) |
22.25 (352) |
18.96 (300) |
| 100 | 994 | 1333 |
43,21 (685) |
38,78 (614) |
34,59 (548) |
30,64 (485) |
26.93 (427) |
23.46 (372) |
20.23 (320) |
17.24 (273) |
| 90 | 895 | 1200 |
38,89 (614) |
34,90 (553) |
31.13 (493) |
27.58 (437) |
24.24 (384) |
21.11 (334) |
18.21 (288) |
15.51 (246) |
| 80 | 795 | 1067 |
34,56 (548) |
31.02 (492) |
27,67 (438) |
24.51 (388) |
21.54 (341) |
18.77 (297) |
16.18 (256) |
13,79 (218) |
| 1 |
0,4321 (6,849) |
0,3878 (6,147) |
0,3459 (5,483) |
0,3064 (4,857) |
0,2693 (4,269) |
0,2346 (3,719) |
0,2023 (3,206) |
0,1724 (2,732) |
||
Примечание:
1. Данные о производительности рассчитаны для 100% объемного КПД и 90% механического КПД.
2. Символы * обозначают рекомендуемые числа ходов насоса и потребляемую мощность при его непрерывной работе.
Данные о производительности насоса F-2200
|
Ударов в минуту |
Номинальная мощность |
Размер вкладыша (мм) и номинальное давление, МПа (фунты на квадратный дюйм) | ||||||||||
| 230 | 220 | 210 | 200 | 190 | 180 | 170 | 160 | 150 | 140 | |||
|
19,0 (2760) |
20,8 (3015) |
22,8 (3310) |
25.1 (3645) |
27,9 (4040) |
31,0 (4505) |
34,5 (5000) |
34,5 (5000) (Макс.) |
34,5 (5000) (Макс.) |
34,5 (5000) (Макс.) |
|||
|
кВт |
HP |
|||||||||||
| Рабочий объем л/с (галлон в минуту) | ||||||||||||
| *105 | *1640 | 2200 |
77,65 (1231) |
71.05 (1126) |
64,73 (1026) |
58,72 (931) |
52,99 (840) |
47,56 (754) |
42,42 (672) |
37,58 (596) |
33.03 (524) |
28,77 (456) |
| 90 | 1406 | 1886 г. |
66,56 (1055) |
60,90 (965) |
55,49 (880) |
50,33 (798) |
45,42 (720) |
40,77 (646) |
36,36 (576) |
32.21 (511) |
28.31 (449) |
24.66 (391) |
| 80 | 1250 | 1676 г. |
59,16 (938) |
54.13 (858) |
49,32 (782) |
44,74 (709) |
40,37 (640) |
36,24 (574) |
32.32 (512) |
28,63 (454) |
25.16 (399) |
21.92 (347) |
| 70 | 1094 | 1467 |
51,76 (820) |
47,36 (751) |
43,16 (684) |
39.14 (620) |
35.33 (560) |
31,71 (503) |
28.28 (448) |
25.05 (397) |
22.02 (349) |
19.18 (304) |
| 60 | 937 | 1257 |
44,37 (703) |
40,60 (644) |
36,99 (586) |
33,55 (532) |
30.28 (480) |
27.18 (431) |
24.24 (384) |
21.47 (340) |
18.87 (299) |
16.44 (261) |
| 50 | 781 | 1048 |
36,97 (586) |
33,83 (536) |
30,83 (489) |
27.96 (443) |
25.23 (400) |
22.65 (359) |
20.20 (320) |
17.89 (284) |
15,73 (249) |
13.70 (217) |
| 1 |
0,7395 (11,72) |
0,6766 (10,72) |
0,6165 (9,772) |
0,5592 (8,863) |
0,5047 (8.000) |
0,4530 (7.180) |
0,4040 (6,404) |
0,3579 (5,673) |
0,3146 (4,986) |
0,2740 (4,343) |
||
Примечание:
1. Данные о производительности рассчитаны для 100% объемного КПД и 90% механического КПД.
2. Символы * обозначают рекомендуемые числа ходов насоса и потребляемую мощность при его непрерывной работе.
Данные о производительности насоса F-2200HL
|
Ударов в минуту |
Номинальная мощность |
Размер вкладыша (мм) и номинальное давление, МПа (фунты на квадратный дюйм) | |||||||||||
| 230 | 220 | 210 | 200 | 190 | 180 | 170 | **160 | **150 | **140 | **130 | |||
|
19,0 (2760) |
20,8 (3015) |
22,8 (3310) |
25.1 (3645) |
27,9 (4040) |
31,0 (4505) |
34,8 (5050) |
39,3 (5700) |
44,7 (6485) |
51,3 (7445) |
52,0 (7500) (Макс.) |
|||
|
кВт |
HP |
||||||||||||
| Рабочий объем л/с (галлон в минуту) | |||||||||||||
| *105 | *1640 | 2200 |
77,65 (1231) |
71.05 (1126) |
64,73 (1026) |
58,72 (931) |
52,99 (840) |
47,56 (754) |
42,42 (672) |
37,58 (596) |
33.03 (524) |
28,77 (456) |
24.81 (393) |
| 90 | 1406 | 1886 г. |
66,56 (1055) |
60,90 (965) |
55,49 (880) |
50,33 (798) |
45,42 (720) |
40,77 (646) |
36,36 (576) |
32.21 (511) |
28.31 (449) |
24.66 (391) |
21.26 (337) |
| 80 | 1250 | 1676 г. |
59,16 (938) |
54.13 (858) |
49,32 (782) |
44,74 (709) |
40,37 (640) |
36,24 (574) |
32.32 (512) |
28,63 (454) |
25.16 (399) |
21.92 (347) |
18.90 (300) |
| 70 | 1094 | 1467 |
51,76 (820) |
47,36 (751) |
43,16 (684) |
39.14 (620) |
35.33 (560) |
31,71 (503) |
28.28 (448) |
25.05 (397) |
22.02 (349) |
19.18 (304) |
16.54 (262) |
| 60 | 937 | 1257 |
44,37 (703) |
40,60 (644) |
36,99 (586) |
33,55 (532) |
30.28 (480) |
27.18 (431) |
24.24 (384) |
21.47 (340) |
18.87 (299) |
16.44 (261) |
14.18 (225) |
| 50 | 781 | 1048 |
36,97 (586) |
33,83 (536) |
30,83 (489) |
27.96 (443) |
25.23 (400) |
22.65 (359) |
20.20 (320) |
17.89 (284) |
15,73 (249) |
13.70 (217) |
11.81 (187) |
| 1 |
0,7395 (11,72) |
0,6766 (10,72) |
0,6165 (9,772) |
0,5592 (8,863) |
0,5047 (8.000) |
0,4530 (7.180) |
0,4040 (6,404) |
0,3579 (5,673) |
0,3146 (4,986) |
0,2740 (4,343) |
0,2363 (3,745) |
||
Примечание:
1. Данные о производительности рассчитаны для 100% объемного КПД и 90% механического КПД.
2. Символы * обозначают рекомендуемые числа ходов насоса и потребляемую мощность при его непрерывной работе.
Насосы для бурового раствора серии F1
Насосы для бурового раствора серии F1 включают приводную часть, блок подачи жидкости, систему распыления, систему смазки и систему зарядки. Он имеет легкий вес и небольшой объем символов.
Ⅰ. Силовой конец
Технический функции
· Шестерня с непрерывным зубом «елочка», шлифовка зубчатых колес подвергается цементации и закалке, что повышает устойчивость к коррозии.
· Оборудован коленчатым валом блочного типа с полной механической обработкой, обеспечивающим превосходную управляемость, плавность хода и низкую вибрацию и шум.
· В основании главного вала используется конструкция без колпачка, которая может изменять состояние силы болтов главного вала,
и повышает надежность.
· Сменная направляющая крестообразной головки, а крестовина имеет напыление специального металла;
· Рама изготовлена из сварной стальной пластины, что обеспечивает высокую прочность, хорошую жесткость и легкий вес рамы;
· Двойная уплотнительная конструкция удлинительного стержня обеспечивает хорошее уплотнение.
· В приводной части используется комбинированная система принудительной смазки и смазки разбрызгиванием.
Ⅱ. Жидкостный конец
Технические характеристики
· Каждая уплотняющая часть имеет жесткое уплотнение и хорошую герметичность при высоком давлении;
· Вертикальная часть подачи жидкости обеспечивает хорошую производительность всасывания;
· На выпускном отверстии установлены выпускной клапан, предохранительный клапан и пятиходовой выпускной клапан.
Ⅲ. Система распыления
Эта система в основном состоит из распылительного насоса, резервуара для охлаждающей воды и распылительной трубы. Функция состоит в том, чтобы охладить и промыть гильзу и поршень, чтобы продлить срок их службы.
Центробежный распылительный насос приводится в движение отдельным двигателем, охлаждается и смазывается водой.
ⅣСмазочная система
В приводной части используется комбинированная система смазки принудительной смазки и смазки разбрызгиванием. Масло под давлением подается через смазочный трубопровод, крейцкопф, промежуточный стержень и все подшипники с помощью шестеренного масляного насоса снаружи рамы для реализации принудительной смазки. Рабочее состояние трансмиссионного масляного насоса можно определить по манометру позади рамы.
ⅤСистема зарядки
Чтобы предотвратить образование воздушных пробок при низком давлении на входе в насос, каждый буровой насос оснащен полной системой зарядки. Он состоит из заправочного насоса, основания насоса, дроссельного клапана и соответствующего коллектора. Загрузочный насос приводится в движение независимым двигателем и установлен на всасывающем коллекторе бурового насоса.
Ⅵ.Технические характеристики
| Модель | Ф1-800 | Ф1-1600 |
| Тип | Триплексный поршень одностороннего действия | Триплексный поршень одностороннего действия |
| Макс. Размер вкладыша × прочность |
170×216 мм (6 3/4″×8,5″) |
180×280 мм (7″×11″) |
| Рейтинг ударов | 160 об/мин | 130 об/мин |
| Номинальная мощность | 597 кВт (800 л.с.) | 1193 кВт (1600 л.с.) |
| Тип снасти | Шестерня «елочка» | Шестерня «елочка» |
| Передаточное число | 3,3143:1 | 3,7381:1 |
| Смазка | Принуждение и разбрызгивание | Принуждение и разбрызгивание |
| Всасывающее отверстие | Фланец 8 дюймов (203 мм) | 10-дюймовый фланец (254 мм) |
| Разгрузочное отверстие | 4″Фланец, 5000 фунтов на квадратный дюйм | 4″Фланец, 5000 фунтов на квадратный дюйм |
| Диаметр вала шестерни. | 177,8 мм (7 дюймов) | 215,9 мм (8-1/2 дюйма) |
| Ключ |
44,45×44,45 мм (1 3/4″×1 3/4″) |
50,8×50,8 мм (2″×2″) |
| Клапанные горшки | клапан над клапаном, API #6 | клапан над клапаном, API #7 |
| Прибл. Масса | 11536 кг (25430 фунтов) | 20700 кг (45635 фунтов) |
Ⅶ.Данные о производительности:
Данные производительности F1-800:
|
Str ok ep er минута об/мин |
Номинальная мощность |
Размер вкладыша (мм) и номинальное давление (МПа, фунт/кв. дюйм) | ||||||||
| 170 | 160 | 150 | 140 | 130 | 120 | 110 | 100 | |||
|
кВт |
л.с. |
13,7 | 15,5 | 17,6 | 20.2 | 23,4 | 27,5 | 32,7 | 34,5 | |
| 1985 г. | 2240 | 2550 | 2925 | 3395 | 3985 | 4740 | 5000 | |||
| Смещение L/S | ||||||||||
| 160* | 597* | 800* | 39.22 | 34,74 | 30.54 | 26.60 | 22.94 | 19.54 | 16.42 | 13.57 |
| 150 | 559 | 750 | 36,77 | 32,57 | 28,63 | 24.94 | 21.50 | 18.32 | 15.40 | 12,72 |
| 140 | 522 | 700 | 34.32 | 30.40 | 26,72 | 23.28 | 20.07 | 17.10 | 14.37 | 11.88 |
| 130 | 485 | 650 | 31,87 | 28.23 | 24.81 | 21.61 | 18.64 | 15.88 | 13.34 | 11.03 |
| 120 | 447 | 600 | 29.42 | 26.06 | 22.90 | 19.95 | 17.20 | 14,66 | 12.32 | 10.18 |
| 1 | 0,2451 | 0,2171 | 0,1909 | 0,1663 | 0,1434 | 0,1221 | 0,1026 | 0,0848 | ||
Примечание:
1. Данные о производительности рассчитаны для 100% объемного КПД и 90% механического КПД.
2. Символы * обозначают рекомендуемые числа ходов насоса и потребляемую мощность при его непрерывной работе.
Данные о производительности F1-1600
|
Ход в минуту об/мин |
Номинальная мощность |
Размер вкладыша (мм) и номинальное давление (МПа, фунты на квадратный дюйм) | |||||
| 180 | 170 | 160 | 150 | 140 | |||
|
кВт |
л.с. |
23.2 | 26,0 | 29,3 | 33,4 | 34,5 | |
| 3365 | 3770 | 4255 | 4840 | 5000 | |||
| Смещение л/с | |||||||
| 130* | 1193 | 1600 | 46.31 | 41.31 | 36,59 | 32.16 | 28.02 |
| 120 | 1101 | 1477 | 42,75 | 38.13 | 33,78 | 29,69 | 25,86 |
| 110 | 1009 | 1354 | 39.19 | 34,95 | 30.96 | 27.21 | 23.71 |
| 100 | 917 | 1231 | 35,63 | 31,78 | 28.15 | 24.74 | 21.55 |
| 90 | 826 | 1108 | 32.06 | 28.60 | 25.33 | 22.27 | 19.40 |
| 80 | 734 | 985 | 28.50 | 25.42 | 22.52 | 19.79 | 17.24 |
Примечание:
1. Данные о производительности рассчитаны для 100% объемного КПД и 90% механического КПД.
2. Символы * обозначают рекомендуемые числа ходов насоса и потребляемую мощность при его непрерывной работе.

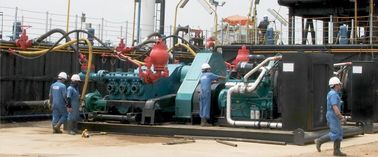

Насос для бурового раствора QDP-3000 и насосный агрегат
Пятицилиндровые буровые насосы QDP-3000 включают приводную часть, блок подачи жидкости, систему распыления и систему смазки. Буровые насосы QDP-3000 включают двигатель переменного тока, коробку передач и пятицилиндровый насос.
Характеристики производительности:
· Высокая мощность, большой рабочий объем, высокое давление.
· Смещение и давление нагнетания равномерны.
· Малый размер и легкий вес,
Структурные персонажи
- Насос или насосный агрегат для бурового раствора имеет модульную конструкцию, легко разбирается и перемещается.
- Полностью обработанные кованые коленчатые валы имеют легкий несбалансированный вес, равномерный ход, многоточечную опору и высокую прочность.
- Чтобы уменьшить эксцентриковый износ частичной гильзы цилиндра, между крейцкопфом и удлинителем используются шарнирные подшипники. Поверхность крейцкопфа покрыта баббитовым напылением для улучшения допустимого удельного давления и допустимой скорости.
- Гидравлический цилиндр нового типа уменьшает свой вес, улучшает производительность всасывания и легко заменяет всасывающий клапан.
- Все основные детали блока подачи жидкости изготовлены из поковок из легированной стали. Конструкция «без сварки, без литья» повышает их надежность.
Основные параметры насоса для бурового раствора QDP-3000
Технические характеристики
| Модель | КДП-3000 | |||||
| Номинальная входная мощность | 2237 кВт(3000 л.с.) | |||||
| удары | 300 мм | |||||
| Номинальное число ходов | 117об/мин | |||||
| Диаметр цилиндра, мм | φ130 | φ140 | φ150 | φ160 | φ170 | φ180 |
| Максимальное число ходов, об/мин | 166 | 154 | 144 | 135 | 127 | 120 |
| Максимальное давление нагнетания, МПа | 51,9 | 44,7 | 39,0 | 34,2 | 30,3 | 27,0 |
| Максимальное смещение | 55.08 | 59,27 | 63,62 | 67,86 | 72.07 | 76,34 |
| Номинальная нагрузка на шток | 688 338 с.ш. | |||||
| Диаметр всасывающей трубы | 305 мм (12 дюймов) | |||||
| Диаметр выпускной трубки | 130 мм (фланец 51/8 дюйма API, 10 000 фунтов на квадратный дюйм) | |||||
| Вес одного насоса | 41 018 кг | |||||
| Вес насосного агрегата | 57 695 кг | |||||
Данные о производительности
Технические характеристики φ130×300 мм
| Ход об/мин | 60 | 70 | 80 | 90 | 100 | 110 | 117** | 127 | 135 | 144 | 154 | 166 | |
|
Давление |
МПа | 51,9 | 51,9 | 51,9 | 51,9 | 51,9 | 51,9 | 51,9 | 47,8 | 44,9 | 42,1 | 39,4 | 36,5 |
| пси | 7520 | 7520 | 7520 | 7520 | 7520 | 7520 | 7520 | 6929 | 6518 | 6111 | 5714 | 5301 | |
|
Смещение |
л/с | 19.91 | 23.23 | 26.55 | 29.86 | 33.18 | 36.50 | 38,82 | 42.14 | 44,80 | 47,78 | 51.10 | 55.08 |
| ГПМ | 316 | 368 | 421 | 473 | 526 | 579 | 615 | 668 | 710 | 757 | 810 | 837 | |
|
Власть |
кВт | 1147 | 1338 | 15:30 | 1720 г. | 1912 год | 2103 | 2237 | 2237 | 2237 | 2237 | 2237 | 2237 |
| л.с. | 1538 | 1795 г. | 2051 год | 2308 | 2564 | 2821 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | |
Технические характеристики φ140×300 мм
| Ход в минуту | 60 | 70 | 80 | 90 | 100 | 110 | 117** | 127 | 135 | 144 | 154 | |
|
Давление |
МПа | 44,7 | 44,7 | 44,7 | 44,7 | 44,7 | 44,7 | 44,7 | 41,2 | 38,8 | 36,3 | 34,0 |
| пси | 6483 | 6483 | 6483 | 6483 | 6483 | 6483 | 6483 | 6323 | 5974 | 5620 | 4927 | |
|
Смещение |
л/с | 23.09 | 26.94 | 30,79 | 34,64 | 38,48 | 42,33 | 45.03 | 48,88 | 51,95 | 55,42 | 59,27 |
| ГПМ | 366 | 427 | 488 | 549 | 610 | 671 | 714 | 775 | 823 | 878 | 939 | |
|
Власть |
кВт | 1147 | 1338 | 15:30 | 1721 г. | 1912 год | 2103 | 2237 | 2237 | 2237 | 2237 | 2237 |
| л.с. | 1538 | 1795 г. | 2051 год | 2308 | 2564 | 2821 | 3000 | 3000 | 3000 | 3000 | 3000 | |
Технические характеристикиφ150×300 мм
| Ход об/мин | 60 | 70 | 80 | 90 | 100 | 110 | 117** | 127 | 135 | 144 | |
|
Давление |
МПа | 39,0 | 39,0 | 39,0 | 39,0 | 39,0 | 39,0 | 39,0 | 35,9 | 33,8 | 31,6 |
| пси | 5656 | 5656 | 5656 | 5656 | 5656 | 5656 | 5656 | 5204 | 4896 | 4590 | |
|
Смещение |
л/с | 26.51 | 30.93 | 35.34 | 39,76 | 44,18 | 48,60 | 51,69 | 56.11 | 59,64 | 63,62 |
| ГПМ | 420 | 490 | 560 | 630 | 700 | 770 | 819 | 889 | 945 | 1008 | |
|
Власть |
кВт | 1147 | 1338 | 15:30 | 1721 г. | 1912 год | 2103 | 2237 | 2237 | 2237 | 2237 |
| л.с. | 1538 | 1795 г. | 2051 год | 2308 | 2564 | 2821 | 3000 | 3000 | 3000 | 3000 | |
Технические характеристики φ160×300 мм
| Ход об/мин | 60 | 70 | 80 | 90 | 100 | 110 | 117** | 127 | 135 | |
|
Давление |
МПа | 34,2 | 34,2 | 34,2 | 34,2 | 34,2 | 34,2 | 34,2 | 31,5 | 29,7 |
| пси | 4960 | 4960 | 4960 | 4960 | 4960 | 4960 | 4960 | 4574 | 4303 | |
|
Смещение |
л/с | 30.16 | 35.19 | 40.21 | 45,24 | 50,27 | 55,29 | 58,81 | 63,84 | 67,86 |
| ГПМ | 478 | 558 | 637 | 717 | 797 | 876 | 932 | 1012 | 1076 | |
|
Власть |
кВт | 1147 | 1338 | 15:30 | 1721 г. | 1912 год | 2103 | 2237 | 2237 | 2237 |
| л.с. | 1538 | 1795 г. | 2051 год | 2308 | 2564 | 2821 | 3000 | 3000 | 3000 | |
Технические характеристикиφ170×300 мм
| Гладитьоб/мин | 60 | 70 | 80 | 90 | 100 | 110 | 117** | 127 | |
|
Давление |
МПа | 30,3 | 30,3 | 30,3 | 30,3 | 30,3 | 30,3 | 30,3 | 27,9 |
| пси | 4399 | 4399 | 4399 | 4399 | 4399 | 4399 | 4399 | 4052 | |
|
Смещение |
л/с | 34.05 | 39,72 | 45.40 | 51.07 | 56,74 | 62,42 | 66,39 | 72.07 |
| ГПМ | 540 | 630 | 720 | 809 | 899 | 989 | 1052 | 1142 | |
|
Власть |
кВт | 1147 | 1338 | 15:30 | 1721 г. | 1912 год | 2103 | 2237 | 2237 |
| л.с. | 1538 | 1795 г. | 2051 год | 2308 | 2564 | 2821 | 3000 | 3000 | |
Технические характеристикиφ180×300 мм
| Гладитьоб/мин | 60 | 70 | 80 | 90 | 100 | 110 | 117** | 120 | |
|
Давление |
МПа | 27,0 | 27,0 | 27,0 | 27,0 | 27,0 | 27,0 | 27,0 | 26,4 |
| пси | 3923 | 3923 | 3923 | 3923 | 3923 | 3923 | 3923 | 3825 | |
|
Смещение |
л/с | 38.17 | 44,53 | 50,89 | 57,26 | 63,62 | 69,98 | 74,43 | 76,34 |
| ГПМ | 605 | 706 | 807 | 908 | 1008 | 1109 | 1180 | 1210 | |
|
Власть |
кВт | 1147 | 1338 | 15:30 | 1721 г. | 1912 год | 2103 | 2237 | 2237 |
| л.с. | 1538 | 1795 г. | 2051 год | 2308 | 2564 | 2821 | 3000 | 3000 | |
Примечание:
1. Данные о производительности рассчитаны для 100% объемного КПД и 90% механического КПД.
2. Укажите рекомендуемые числа ходов насоса и входную мощность при его непрерывной работе.
- Номинальный ход насоса 117 с/мин. Когда ход меньше номинального числа, он может достигать самых высоких уровней нагнетания под давлением цилиндра; когда импульс превышает число номиналов, рабочий объем увеличивается, но давление нагнетания падает.
- Превышать максимальное количество ходов не рекомендуется. Для удовлетворения требований по рабочему давлению рекомендуется использовать цилиндр большего размера, что помогает уменьшить количество красных пятен и увеличить срок службы изнашиваемых деталей.
Уведомление о заказе бурового насоса
- В следующей форме приведены технические характеристики гильз и поршней поставляемых буровых насосов. (Других характеристик гильзы или поршня в комплект поставки не входит)
| Ф-500/800/1000/1300/1600 | Ф-2200 | Ф-1600ХЛ | Ф-2200ХЛ | Ф1-800 | Ф1-1600 | КДП-3000 |
| Φ170 мм | Φ230 мм | Φ180 мм | Φ220 мм | Φ160 мм | Φ170 мм | Φ180 мм |
Особые требования заказчика должны быть четко прописаны в договоре.
- При поставке каждый насос будет оснащен одной серией специальных инструментов, таких как съемник гидравлического клапана.
- При поставке каждый насос будет комплектоваться одной серией запасных частей для замены всех компонентов уплотнений. (Резиновая пластина в комплект не входит). Также каждый насос оснащен 10 срезными штифтами (для предохранительных клапанов). Клиенты должны обратиться к
и приобрести другие изнашиваемые детали и запасные части. - Ременной или цепной шкив не входит в комплект одиночного насоса. Клиенты должны приобрести их при необходимости.
- Если клиентам необходим обратный ход насоса, они должны указать это при заказе.
Контактная информация
Qingdao National Premium Oilwell Machinery Co.,Ltd
Контактное лицо: Mr. Eric
Телефон: 0086-15376875239
Другие продукты
-
Насос грязи FD-FXD, насос грязи FK-FXK, насос грязи FZ-FXZ, насос грязи FXN, НАСОС ГРЯЗИ FG-FXG, насос грязи FD-FXX, насос грязи FO-FXO
-
ГАРДНЕР ДЕНВЕР ПЗ-7 Лак насос облицовки, ПЗ-8 циркония облицовка, ПЗ-9 керамическая облицовка, ПЗ-10/11 МУД насос жидкостный конечный модуль,
-
Части насоса грязи Gardner Денвер PZ7, НАСОС ГРЯЗИ PZ8, НАСОС ГРЯЗИ PZ9, НАСОС ГРЯЗИ PZ10, НАСОС ГРЯЗИ PZ11, НАСОС ГРЯЗИ PAH275
-
МИССИЯ «l» МОДУЛЬ ДЛЯ вкладыша насоса грязи GARDNERDENVER PZ-10/PZ-11, ВКЛАДЫШЕЙ МОДУЛЯ КОНЦА НАСОСА ГРЯЗИ Gardner Денвер PZ10/11 ЖИДКИХ
-
Gardner Денвер PZ8, PZ9, PZ10, PZ11, PAH 275, модуль конца насоса грязи PZ11L жидкий, вкладыш Hy-хрома, клапаны, поршени
-
Запчасти для конечных частей, коленчатого вала, коленчатого вала, шестеренки, перекрестка, ГАРДНЕР ДЕНВЕР ПЗ-9, ПЗ-10, ПЗ-11 МУД ПУМП
